FUNZIONAMENTO
HySpeed HSD130 RHF Manuale di istruzioni 4-5
Funzionamento della consolle per gas combustibile
Nota: la manopola di selezione del plasma sulla consolle per gas combustibile si usa quando viene selezionato
un processo con miscele H35 o F5. La manopola di selezione del plasma sul generatore si usa (come
descritto alla pagina precedente) quando si seleziona un processo con O
2
, Aria oppure N
2
.
1. Accendere il generatore (ON) con il selettore in posizione RUN.
2. Portare il selettore sul generatore in posizione SET e scegliere il valore di corrente tramite la manopola AMPS.
3. Scegliere un processo usando la manopola di selezione processo sulla consolle per gas combustibile.
4. Impostare la pressione del gas PLASMA sulla consolle del gas combustibile (H35/F5).
5. Impostare la pressione del gas di protezione (SHIELD) sul generatore facendo riferimento ai dati riportati nella
tabella di taglio corrispondente al processo desiderato.
6. Portare il selettore sul generatore in posizione RUN.

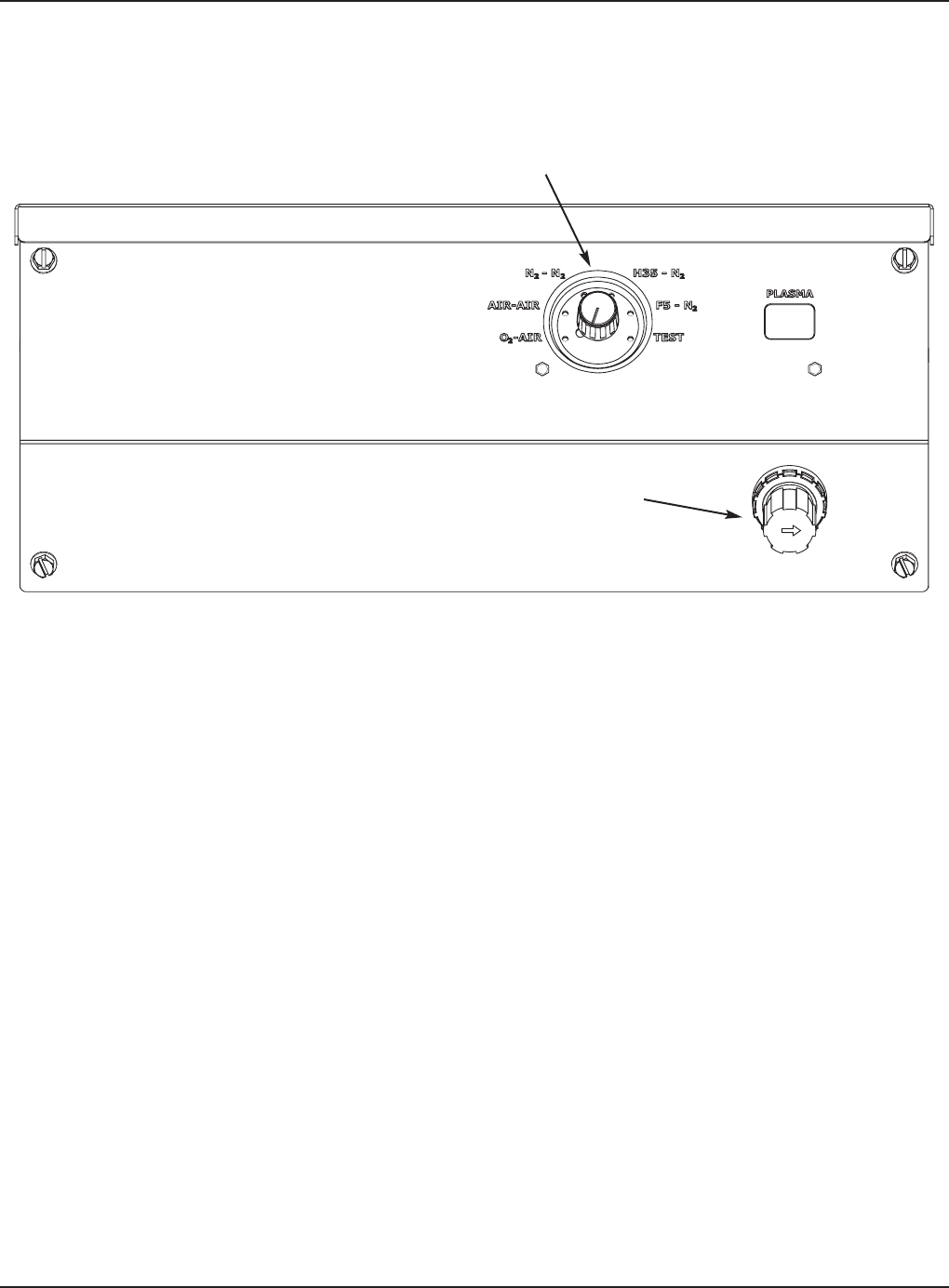

Manopola di regolazione
gas plasma
Manopola di
regolazione processo
